先日、FDDが立て続けに不調を訴えたため、ダメ元で電解コンデンサの交換を行った。結果を先に書くと、1台は蘇り、もう1台はヘッド用モーターの制御がうまくいかない風で不調のまま。ドライブ0にするとしばしFDを読み込もうとした後にエラーを出し、ドライブ1にすると、FDを入れてすぐ吐き出してしまう状態。しかしせっかく分解手順を記録したので、ションボリしつつ記事化することにした。
ここでは、フロッピーディスクを回転させる側の基板を「回転部基板」、後方の主制御を行う部分の基板を「制御部基板」と呼ぶ。各手順で外すべきネジの位置やコネクタ位置等は、画像内に黄色い丸で示している。写真+キャプションでだいたいわかると思うので、本文は極小。
他のサイト等を見る限り、多少の部品や形状の差異はあるかもしれないが、X68000 XVIの内蔵FDDあたりも同じ手順で分解出来そうな雰囲気(XVI欲しい…)。
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-221739-00613.jpg)
X68000 SUPERの内蔵FDD (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-221916-00617.jpg)

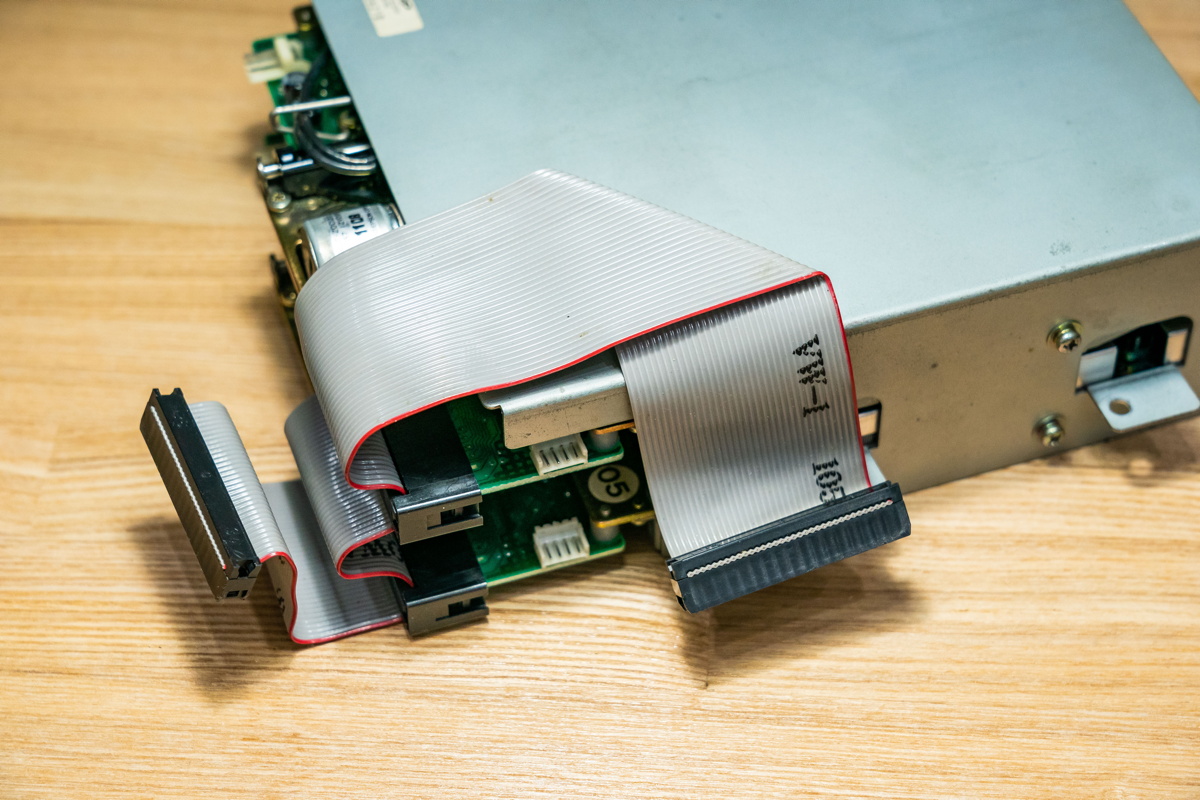

FDDケーブルを外す。後方へ引っこ抜くだけ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-221959-00618-r2.jpg)

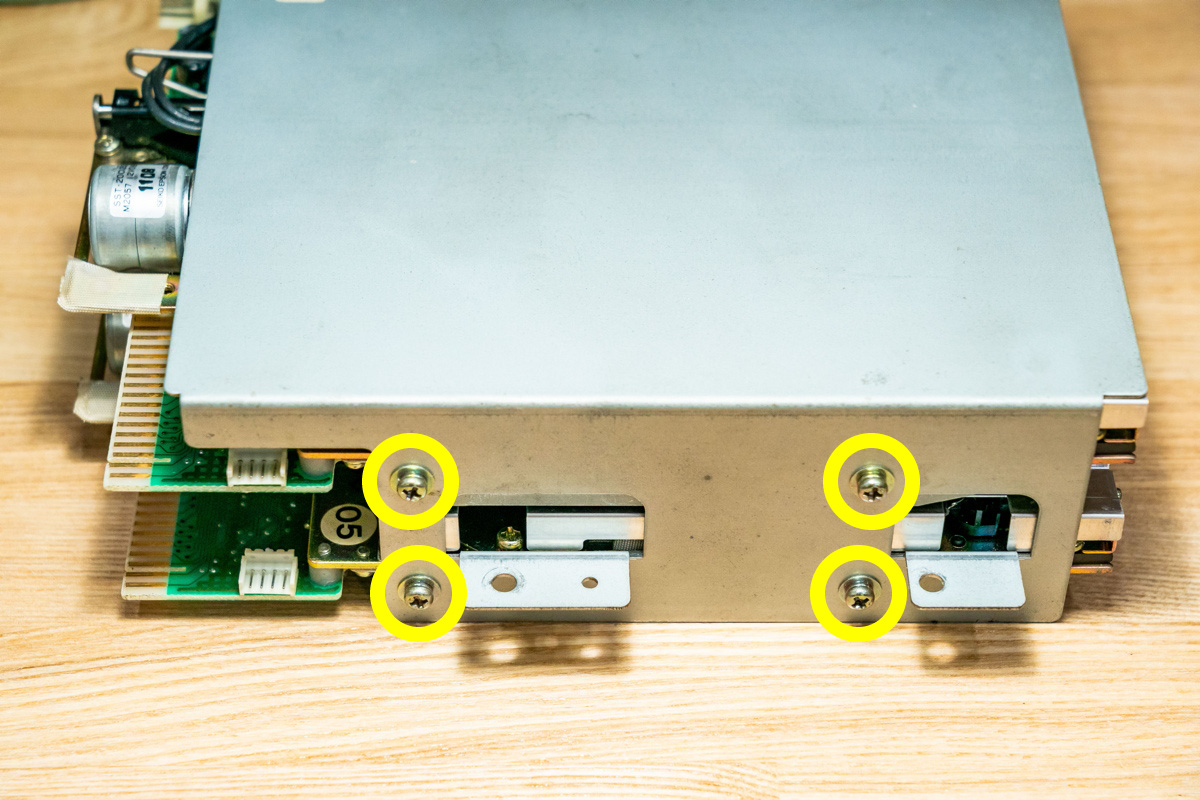

FDDを留めているマウンタ左右のネジ合計8本を抜く (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-222547-00624.jpg)

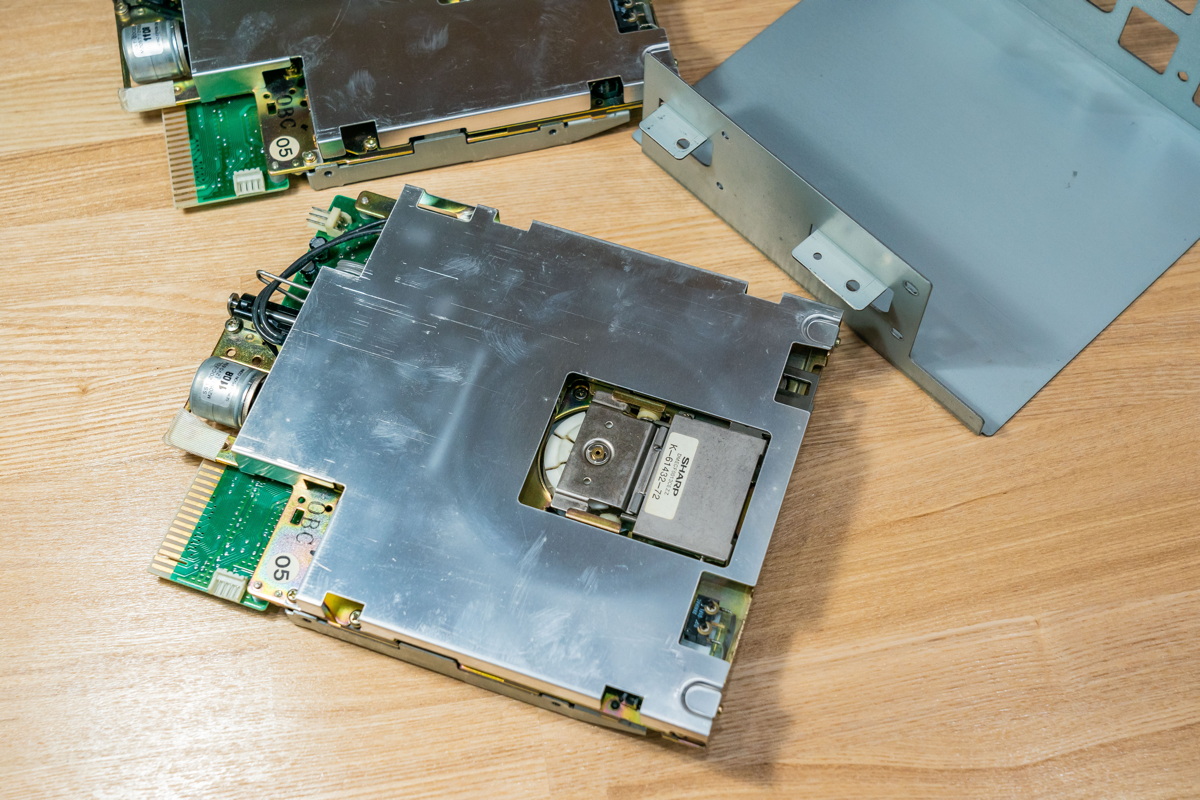

マウンタを取り外し、2台のFDDが分離した (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-222800-00627.jpg)

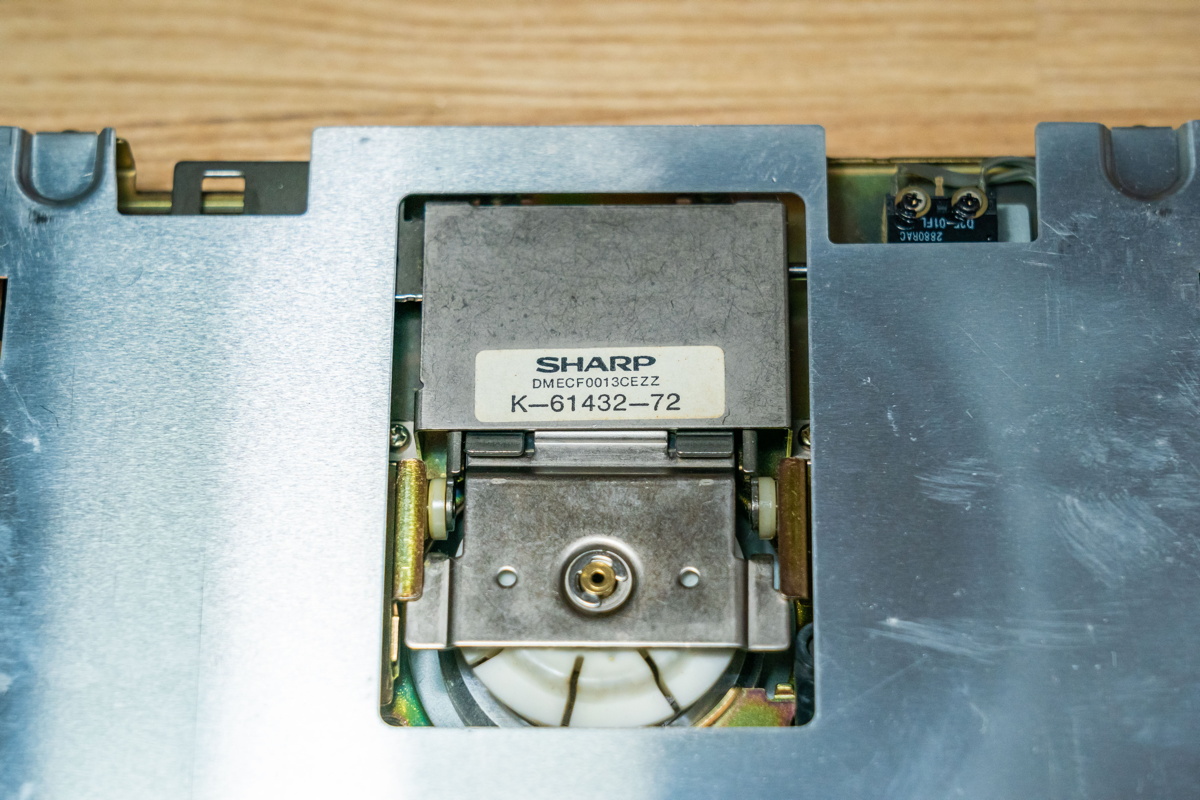

FDDの品番?は「K-61432-72」 (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-222854-00629.jpg)

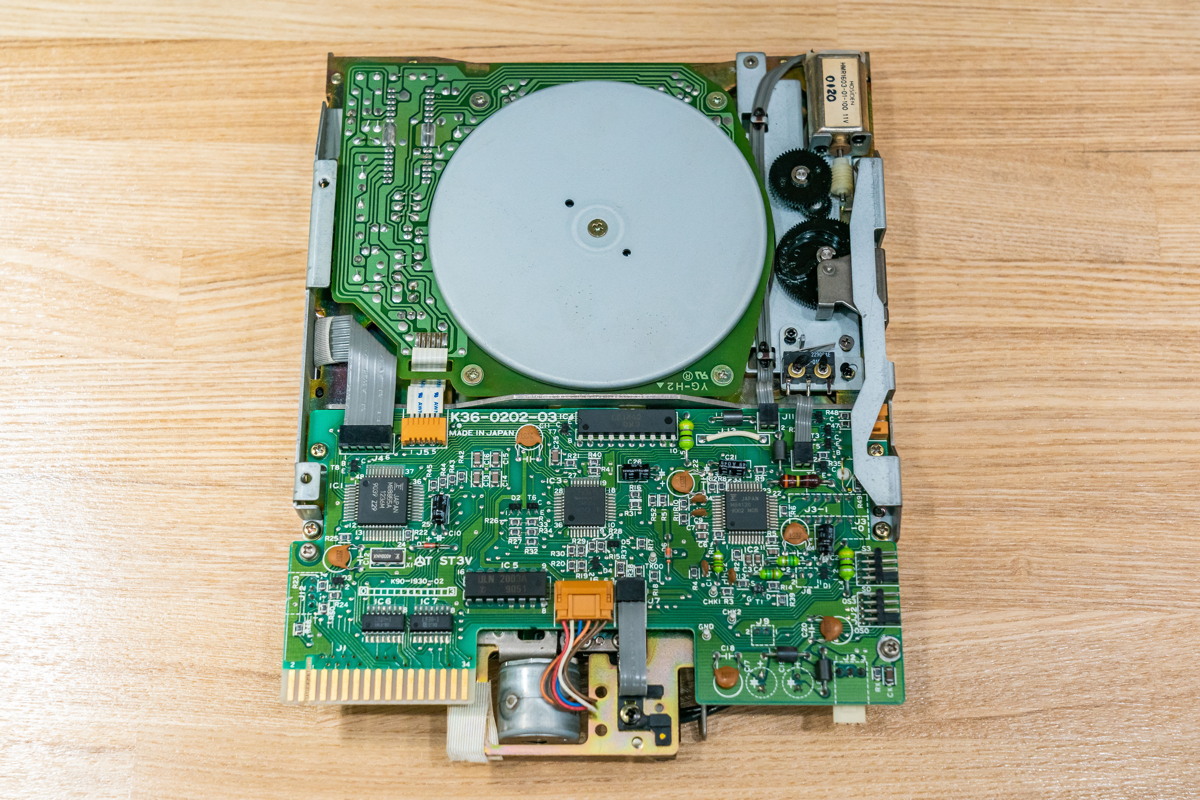

FDDをひっくり返したところ。回転部の基板とメインの制御基板とに分かれている (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-231112-00635-r2.jpg)

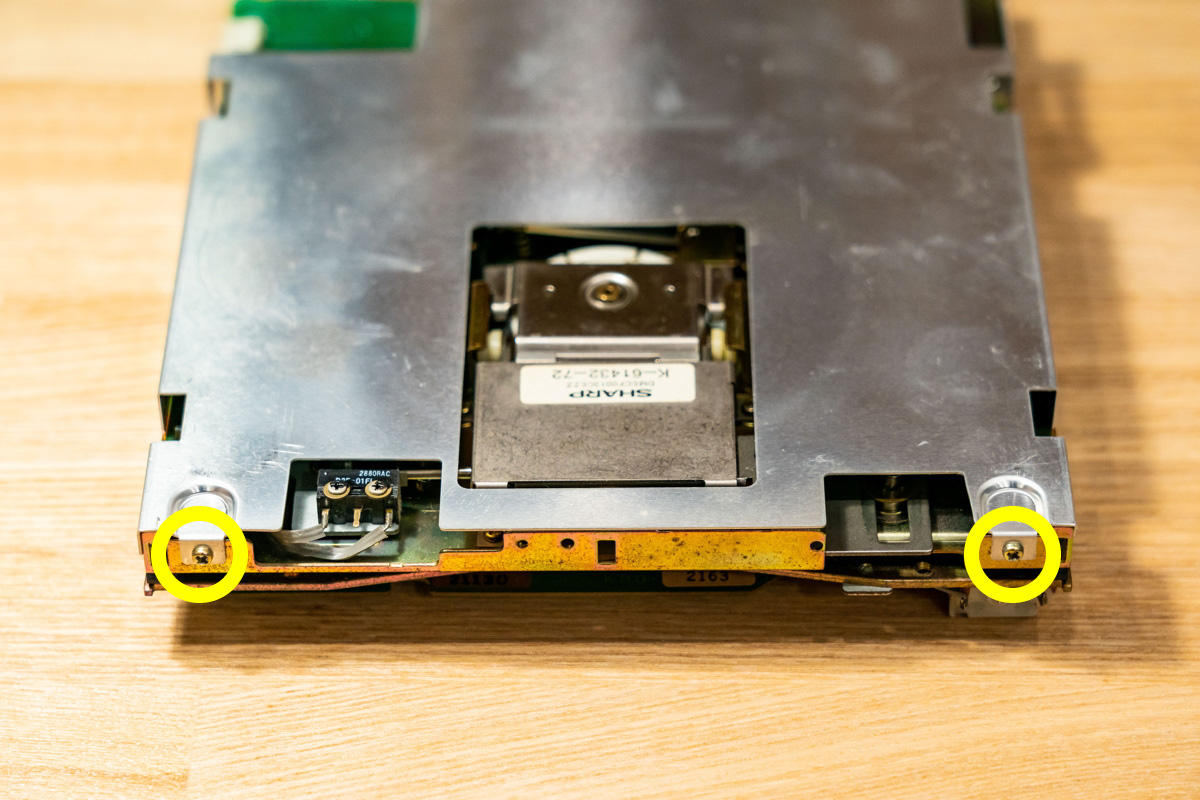

シールド前面のネジ2本を外す (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-231433-00639-r2.jpg)
シールド上面のネジ2本を外す (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-231858-04037.jpg)

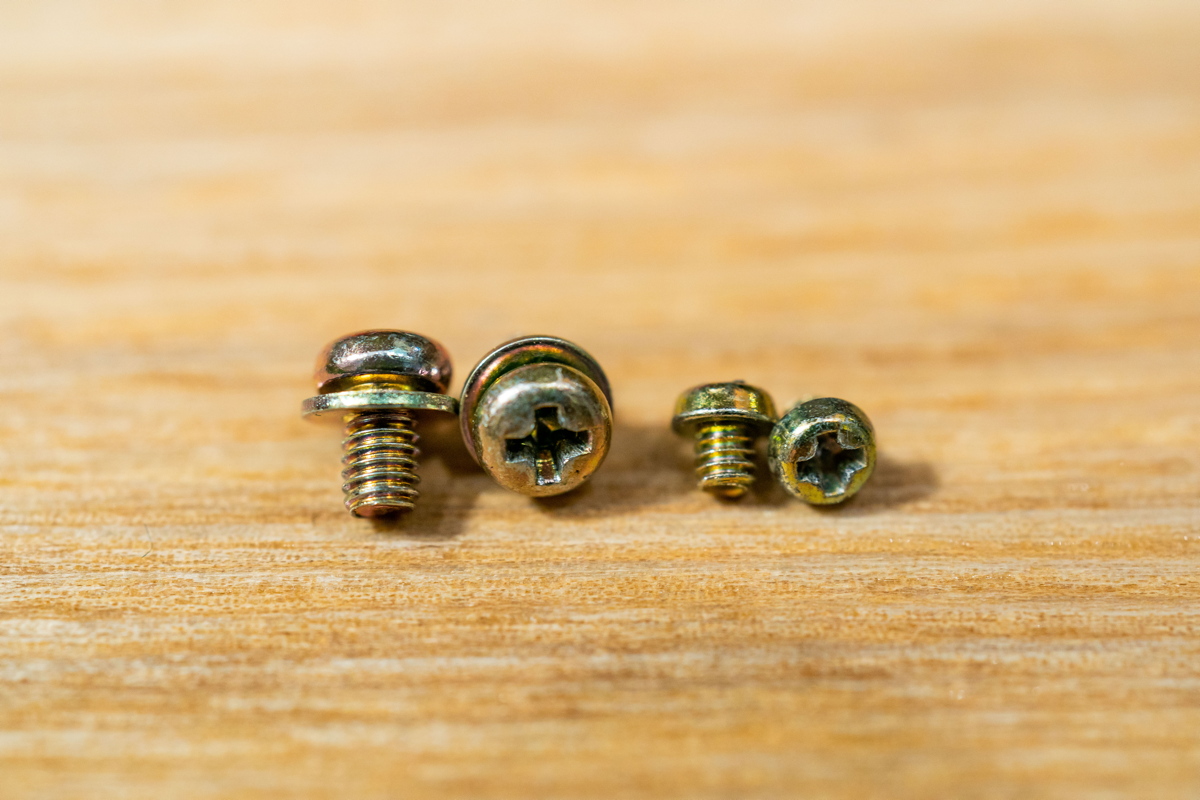

シールドに使われているネジ。左が上面用、右が前面用 (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-232507-00641.jpg)
シールドが外れ、内部構造が見えたFDD (c)Hosoda Bisoh
→ベッセル(VESSEL) 精密ビット 5本組 (ボールグリップ付)(Amazonの製品ページに飛びます)
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/61rftzeudgl._ac_sl1500_r2.jpg)

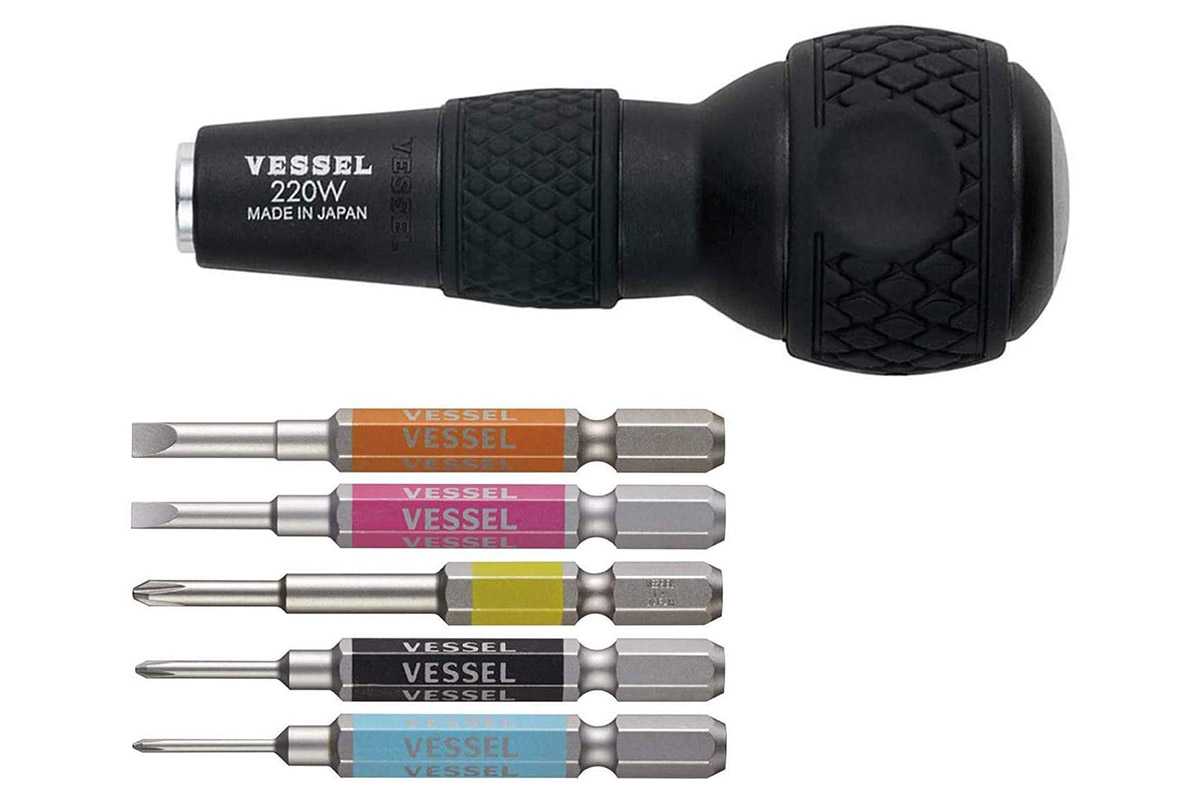

「ベッセル(VESSEL) 精密ビット 5本組 (ボールグリップ付)」――こんな風にガッシリ太いグリップの精密ドライバーがオススメ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-232917-00642.jpg)

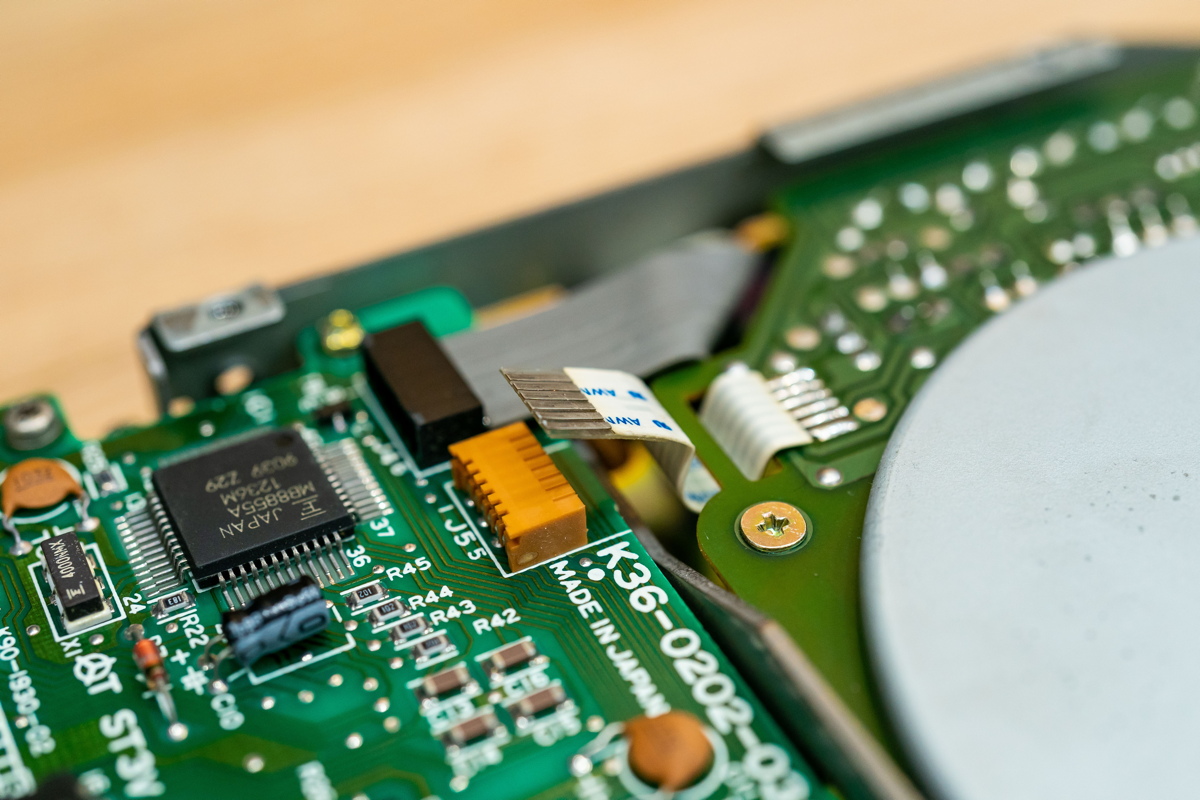

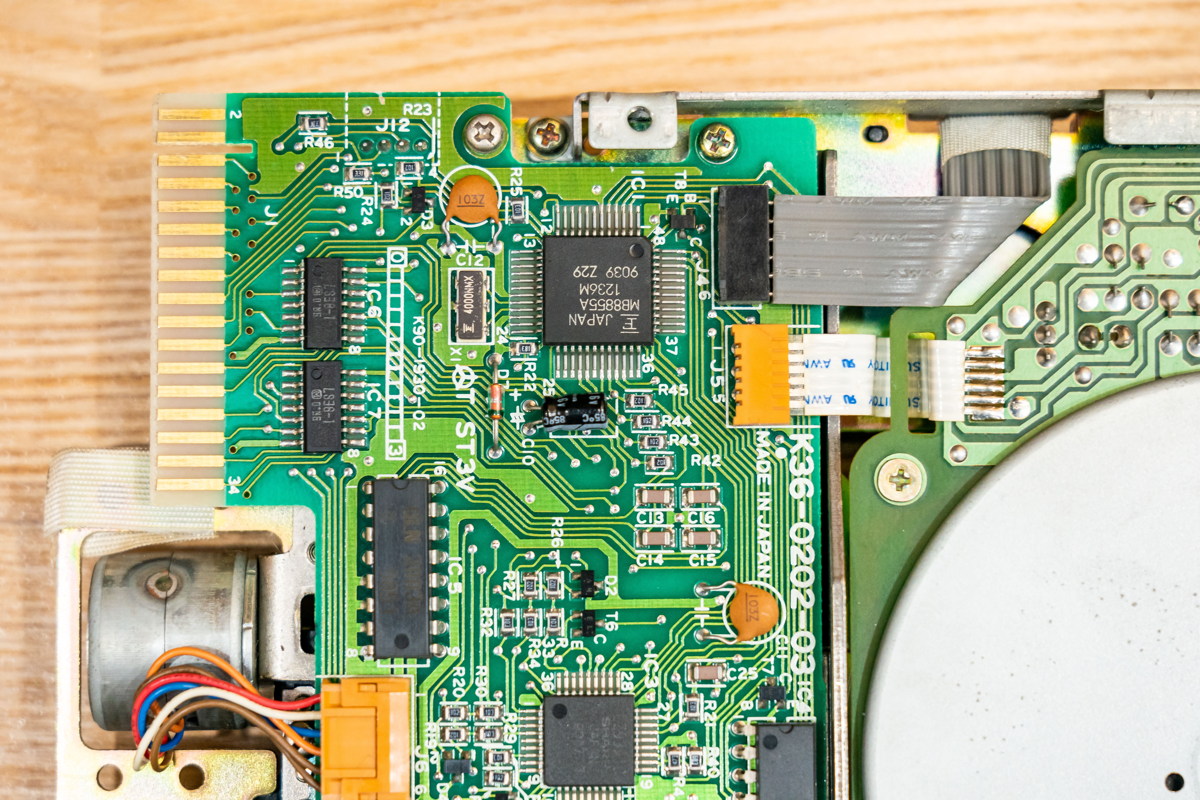

回転部を制御部をつなぐフィルムケーブルを抜く (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-233255-04040.jpg)
回転部のフィルムケーブルを抜いたところ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-233502-00646-r2.jpg)

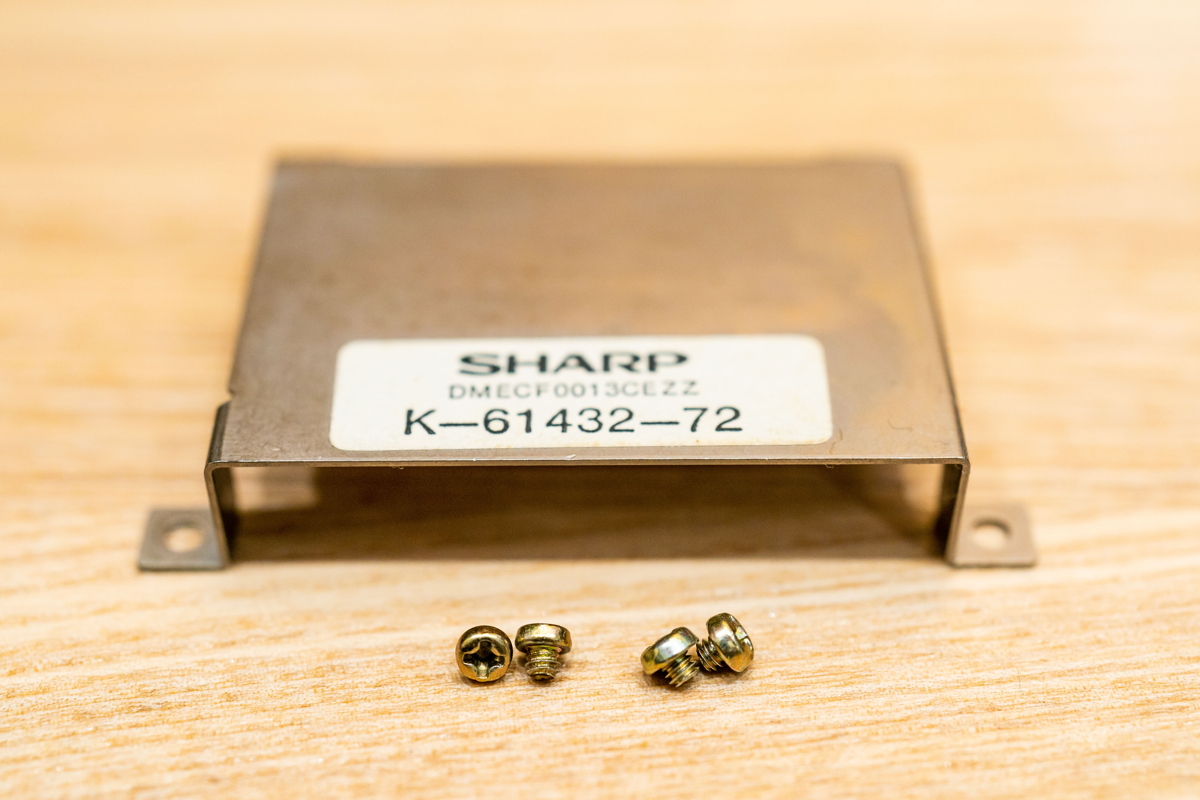

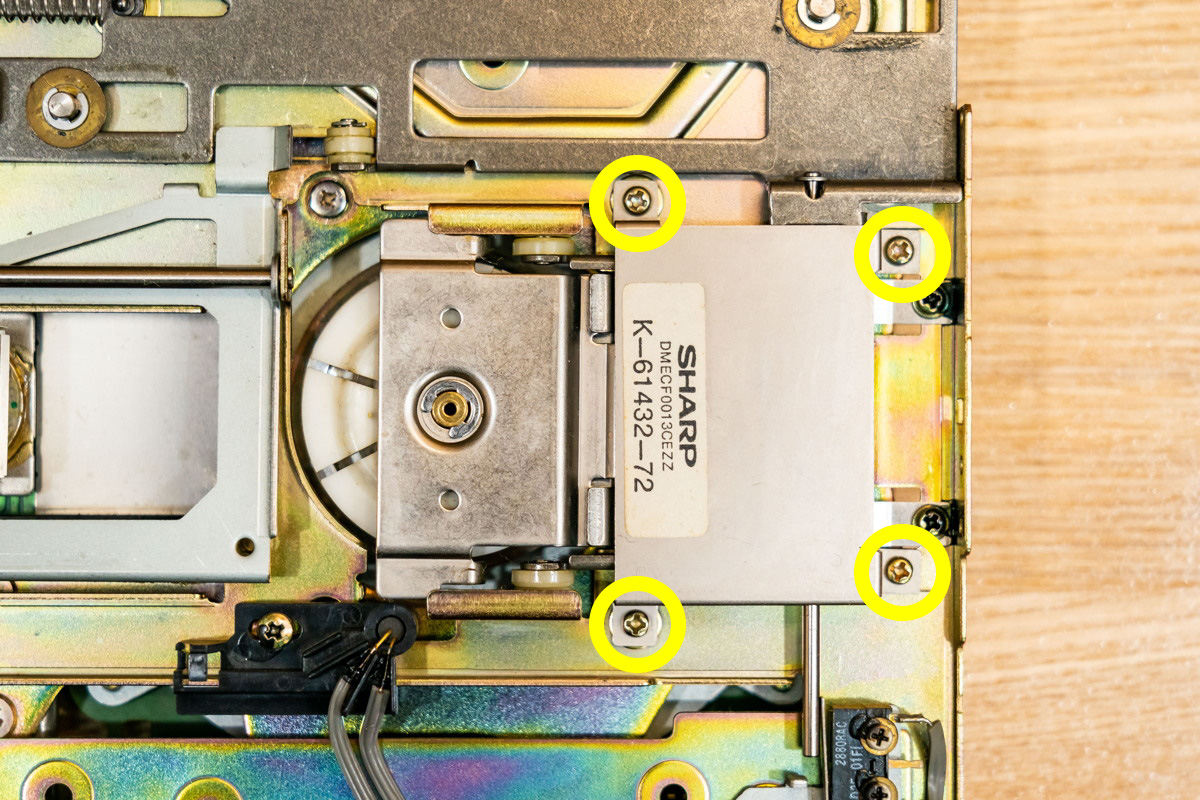

ネジ4本を抜き、回転部を押さえる金具を外す (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-233927-04042.jpg)
回転部の押さえ金具を外したところ (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-234550-04047-r2.jpg)

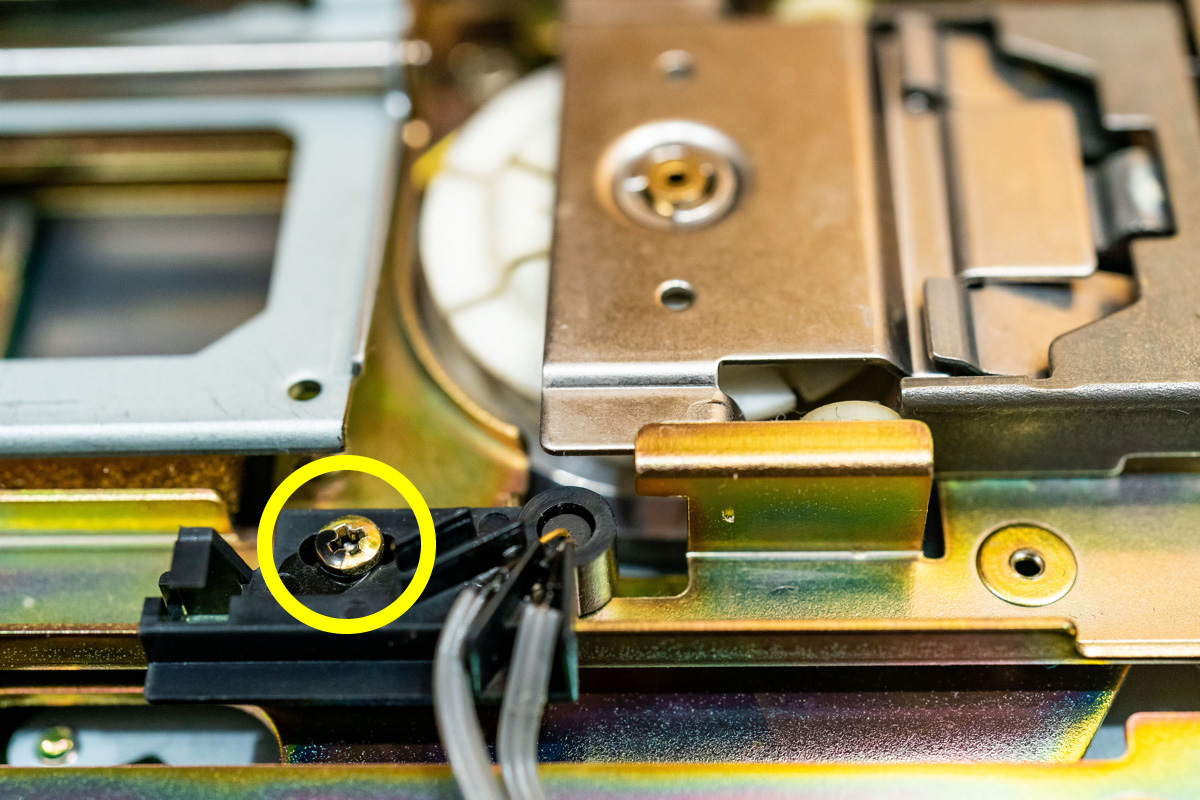

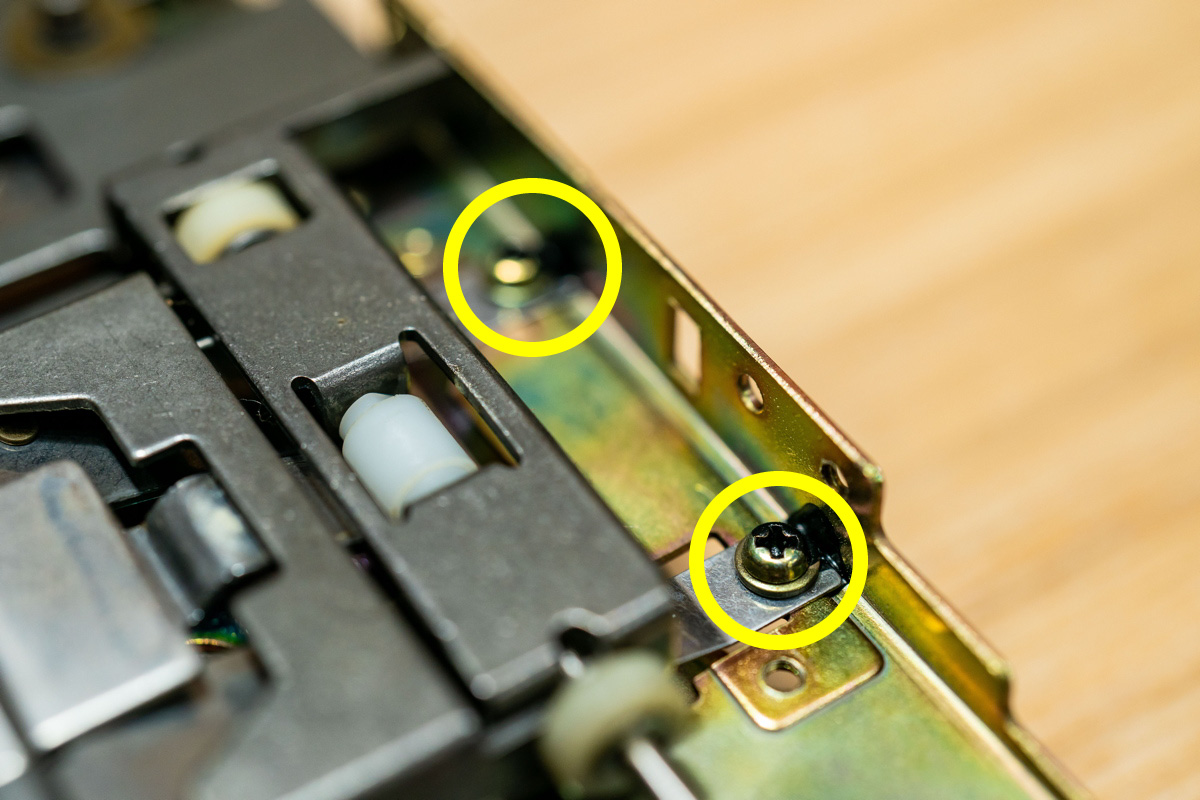

回転軸近くのセンサーのネジを外す。黒いネジ止め剤が付着しており、やや固め (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201113-234755-04048-r2.jpg)
上部回転盤のネジ2本を外す。ここもネジ止め剤があり、固い (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-000633-04060.jpg)

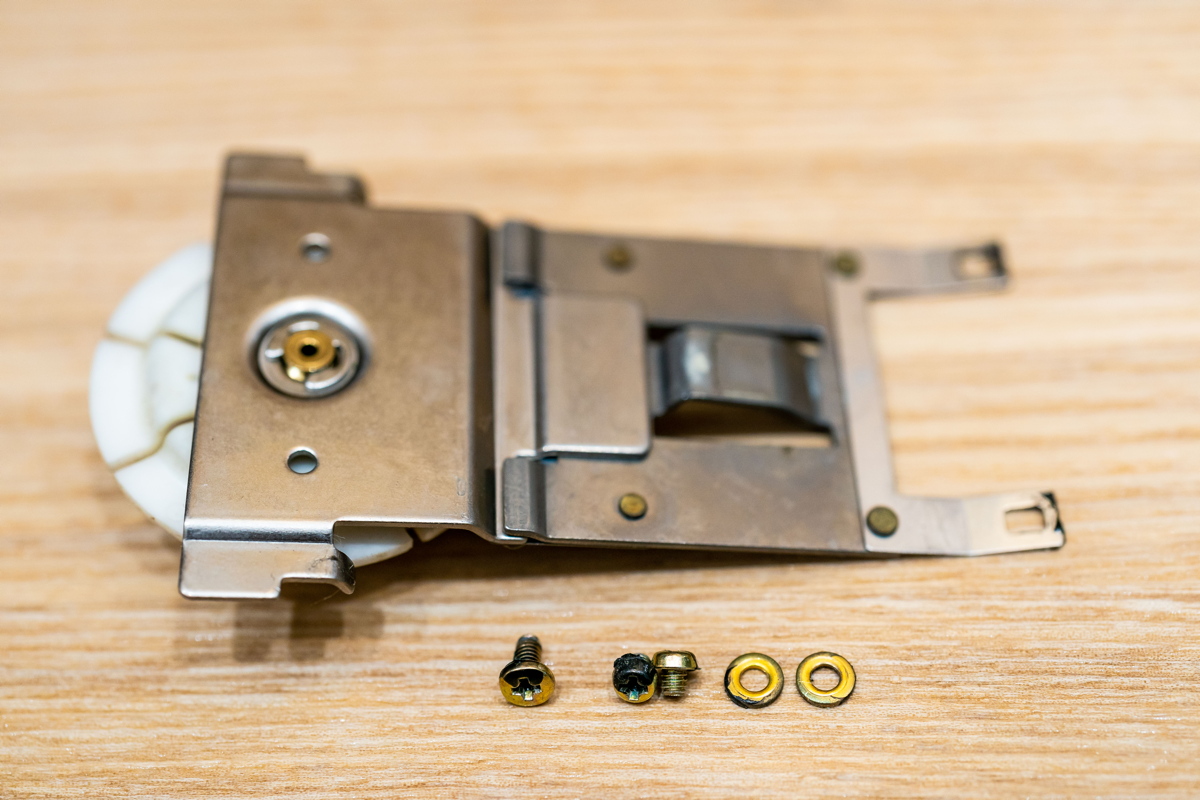

上部回転盤とそのネジ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-000958-00655-r2.jpg)

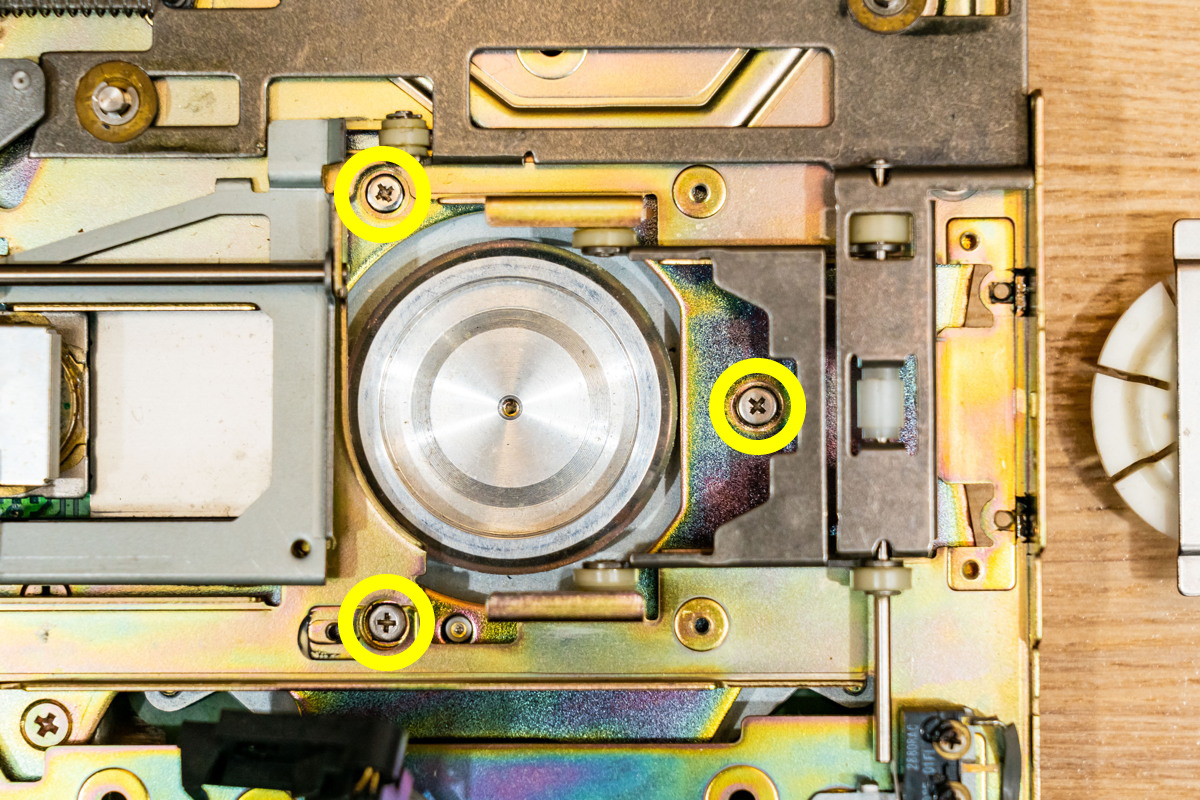

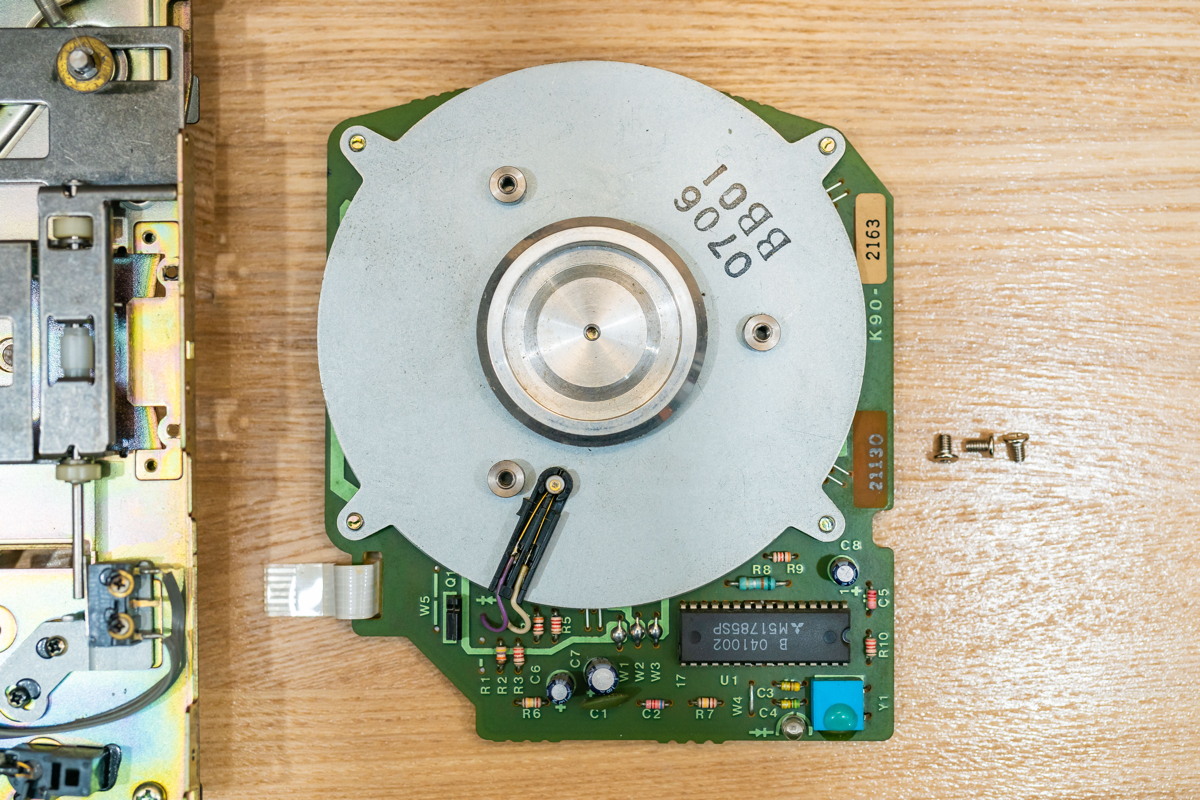

回転部基板を外すにはこの3本のネジを抜くだけで良いのだけど、めちゃくちゃに固い。グリップの太い00番ドライバーで舐めないように慎重に回すこと (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-002749-04066.jpg)
フレームから分離した回転部基板と3本のネジ (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-004102-00657.jpg)
FDD本体はこんな風になった (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-004142-00659.jpg)

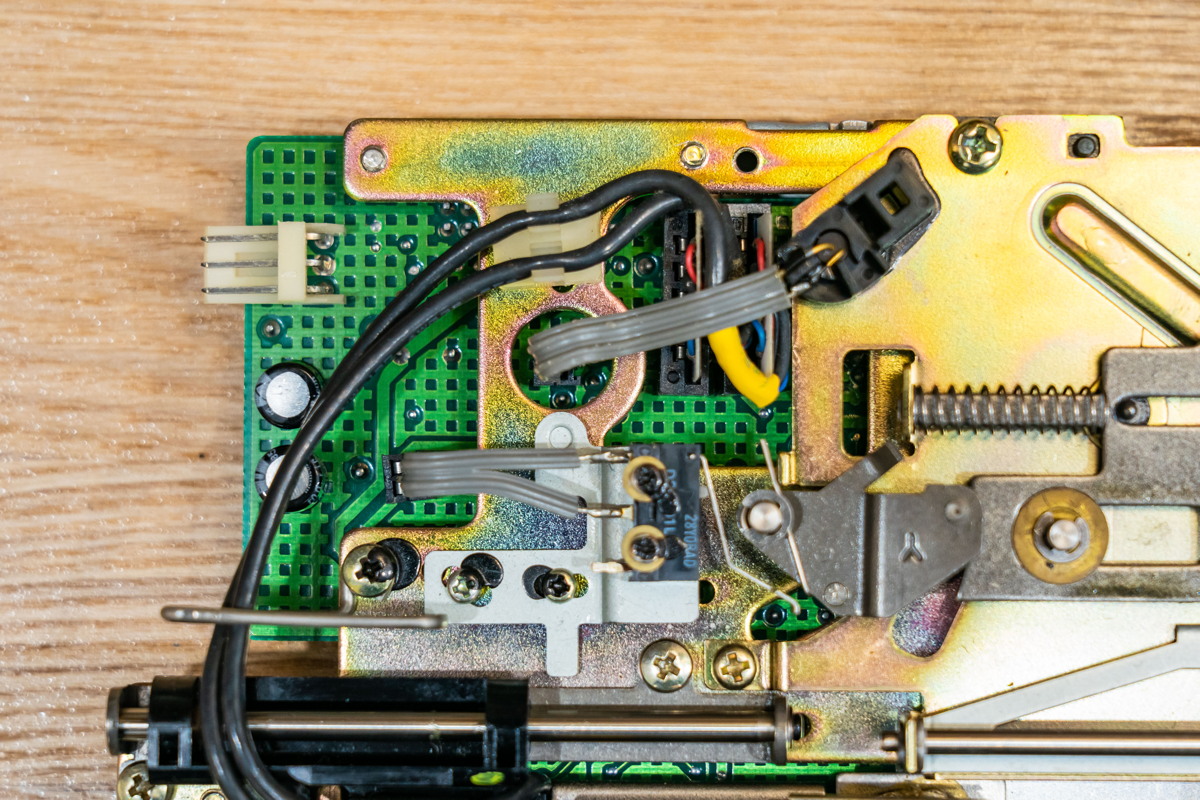

灰色のケーブル2本を基板から抜く (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-010046-04077.jpg)

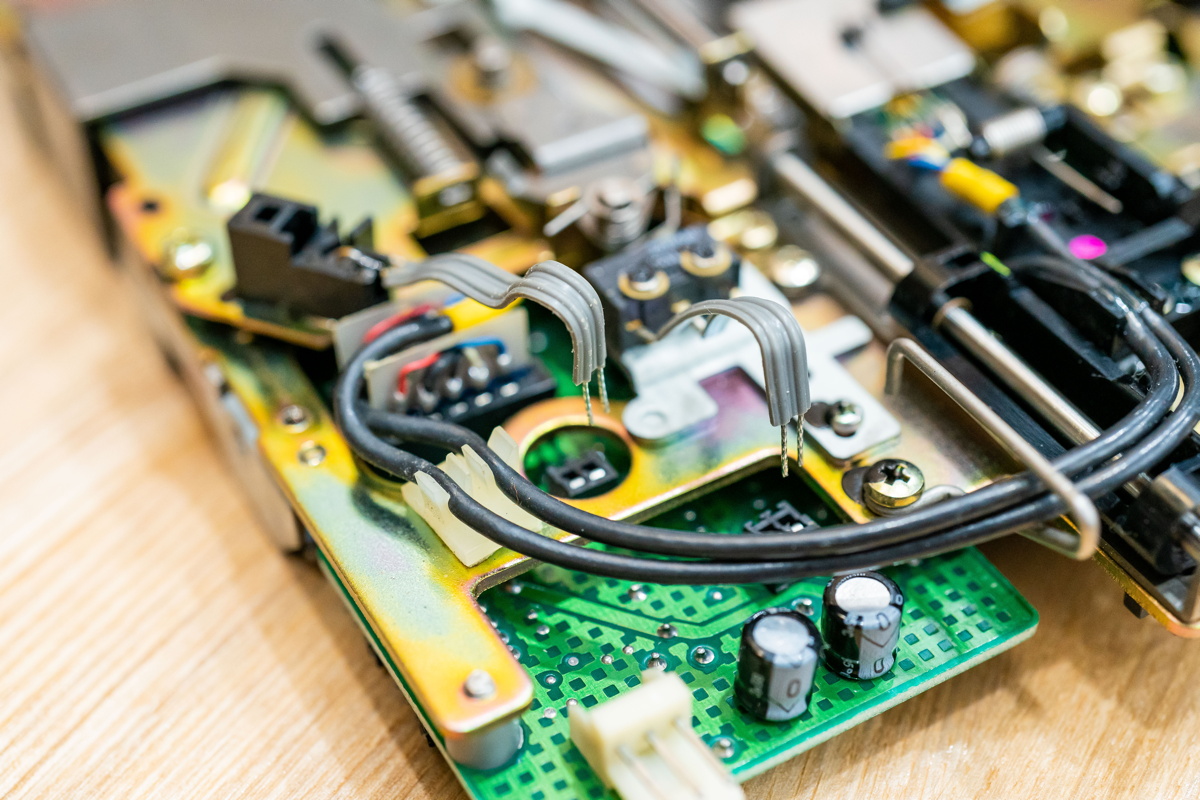

灰色ケーブルを抜いたところ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-010659-04084.jpg)

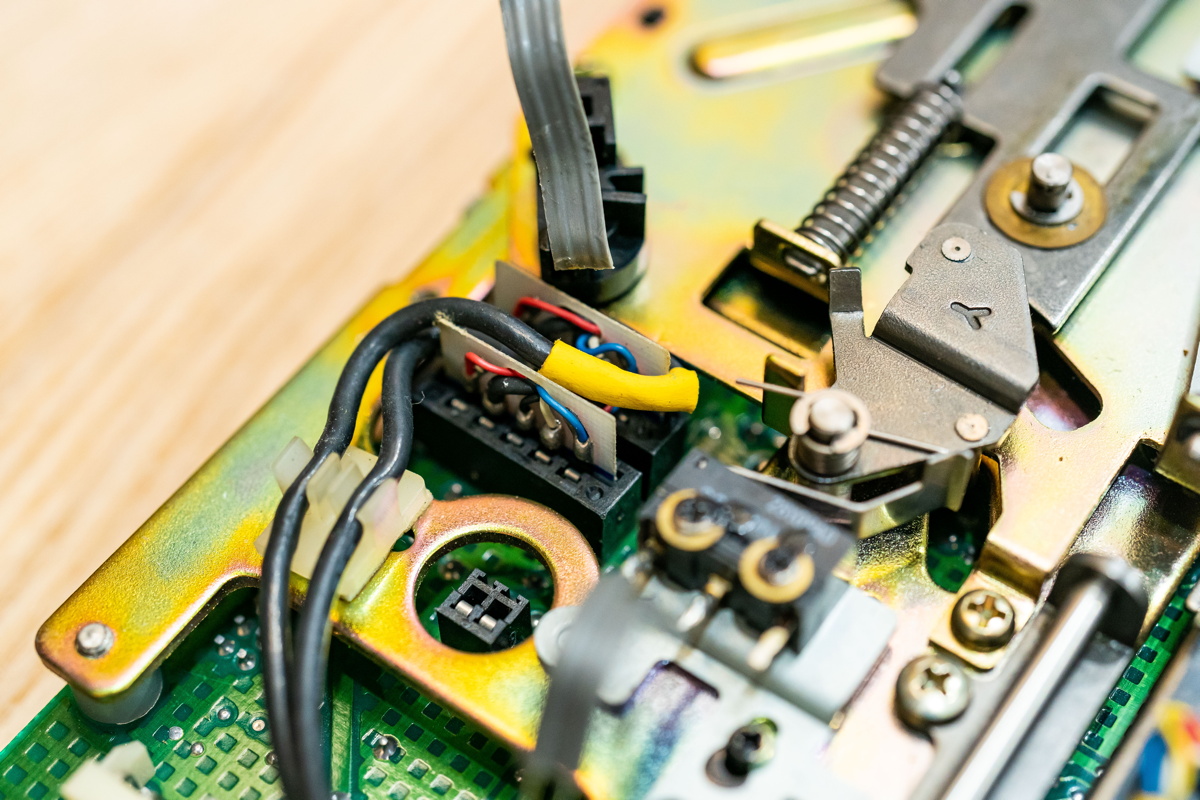

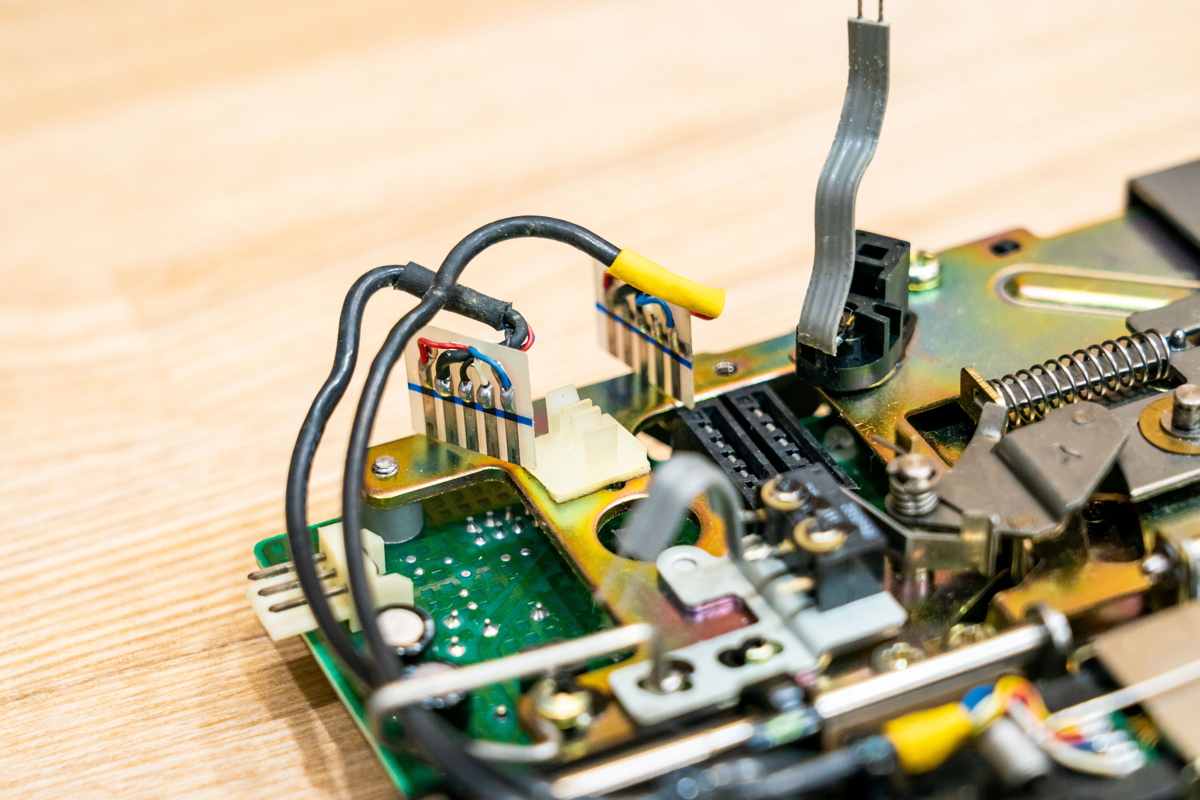

灰色ケーブル下にある薄い樹脂板型の2枚のコネクタを抜く (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-011049-00663.jpg)
2枚の板状コネクタを抜いたところ (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-011351-00666-r2.jpg)

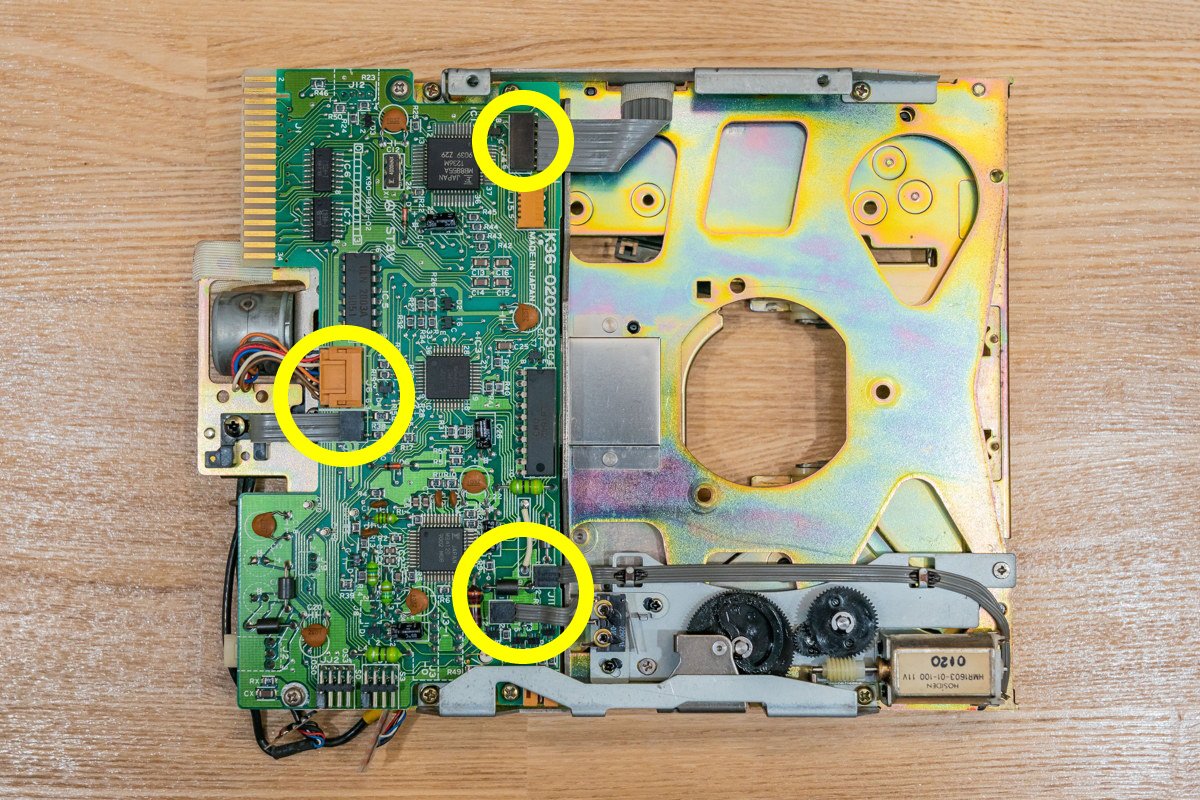

制御部基板のコネクタ5本を抜く (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-012342-04087.jpg)

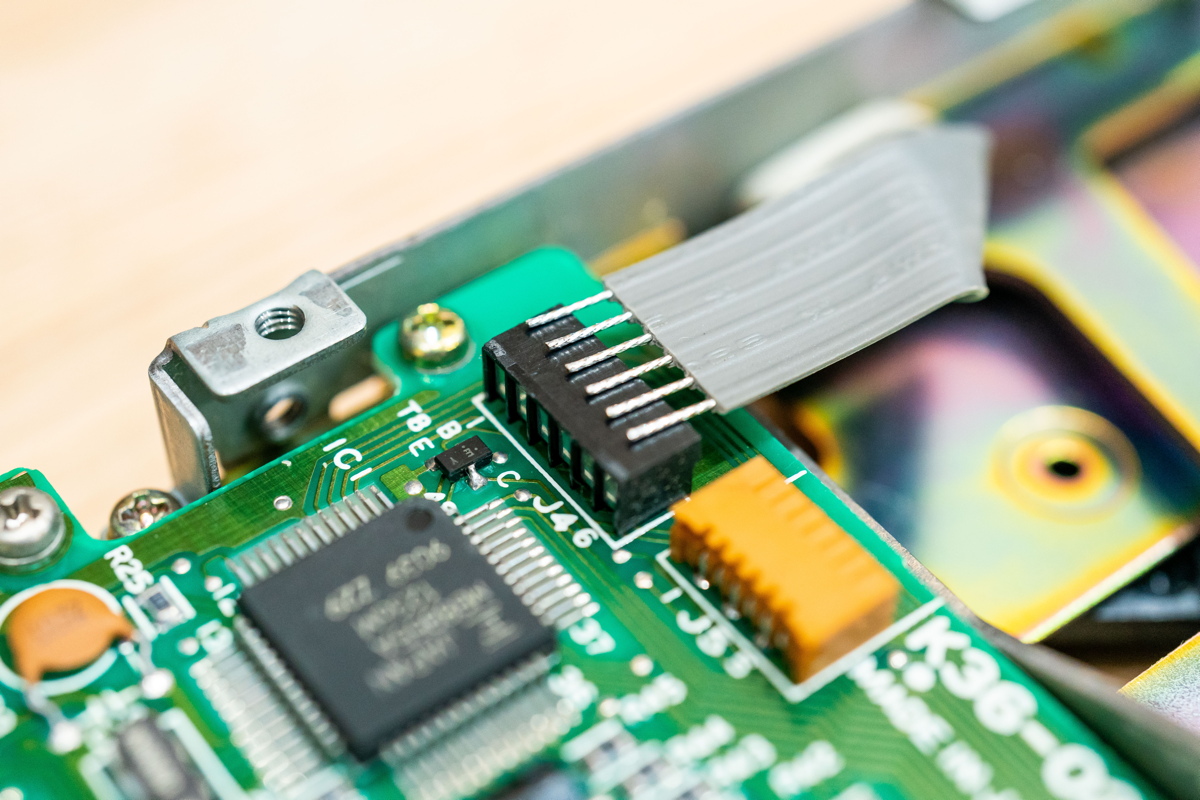

灰色ケーブルのインナーワイヤーは、全て少しギザギザが付いて抜けにくくなっている (c)Hosoda Bisoh ![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-012426-04089.jpg)

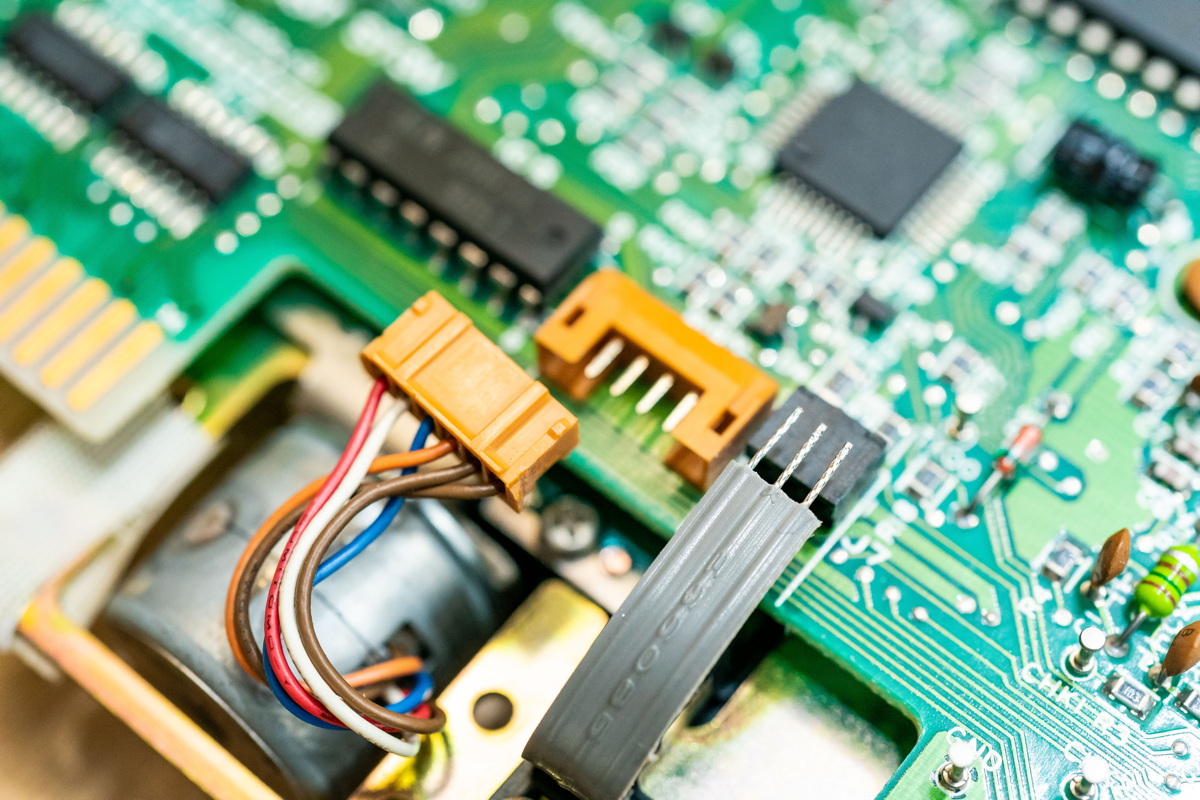

ヘッド用モーターのオレンジのコネクタは、左右のポッチをマイナスドライバーで押さえつつ交互にズラしながら抜くと良いかも (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201114-012859-00676-r2.jpg)

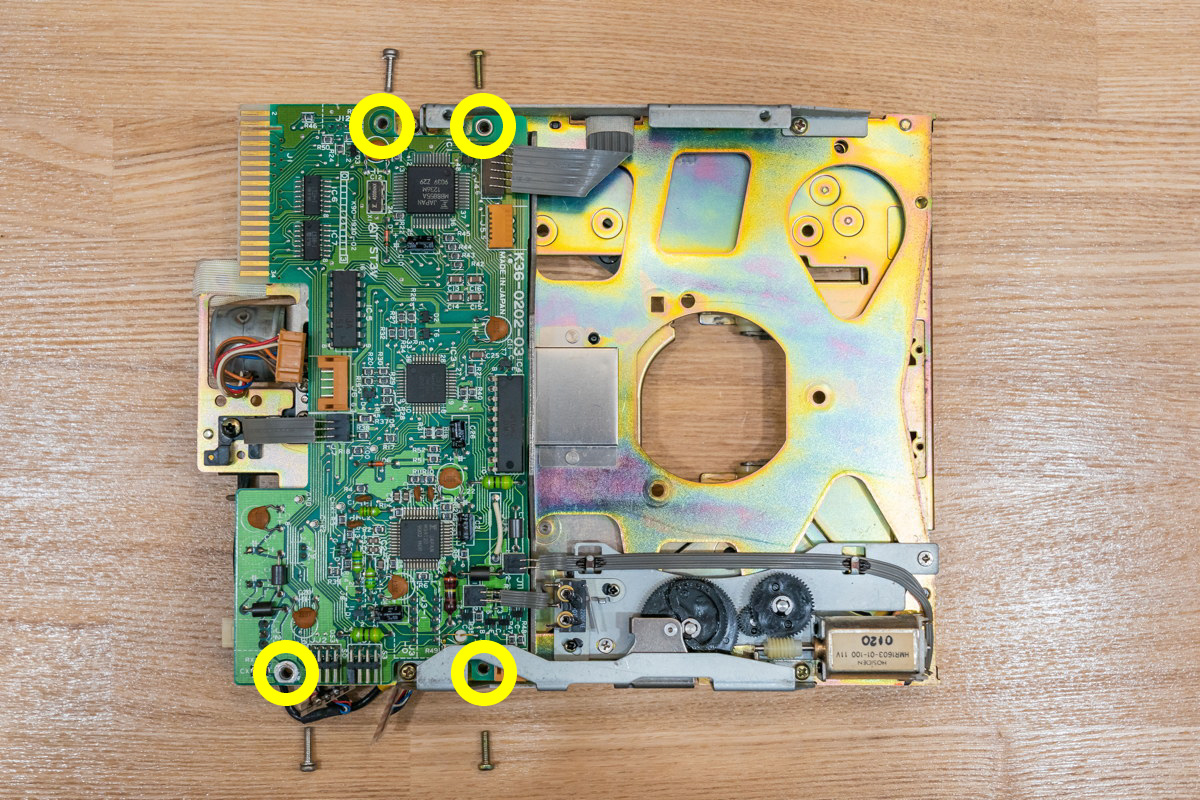

ネジ4本を抜き、制御部基板をフレームから分離する (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/YH-20201123-205208-04193.jpg)

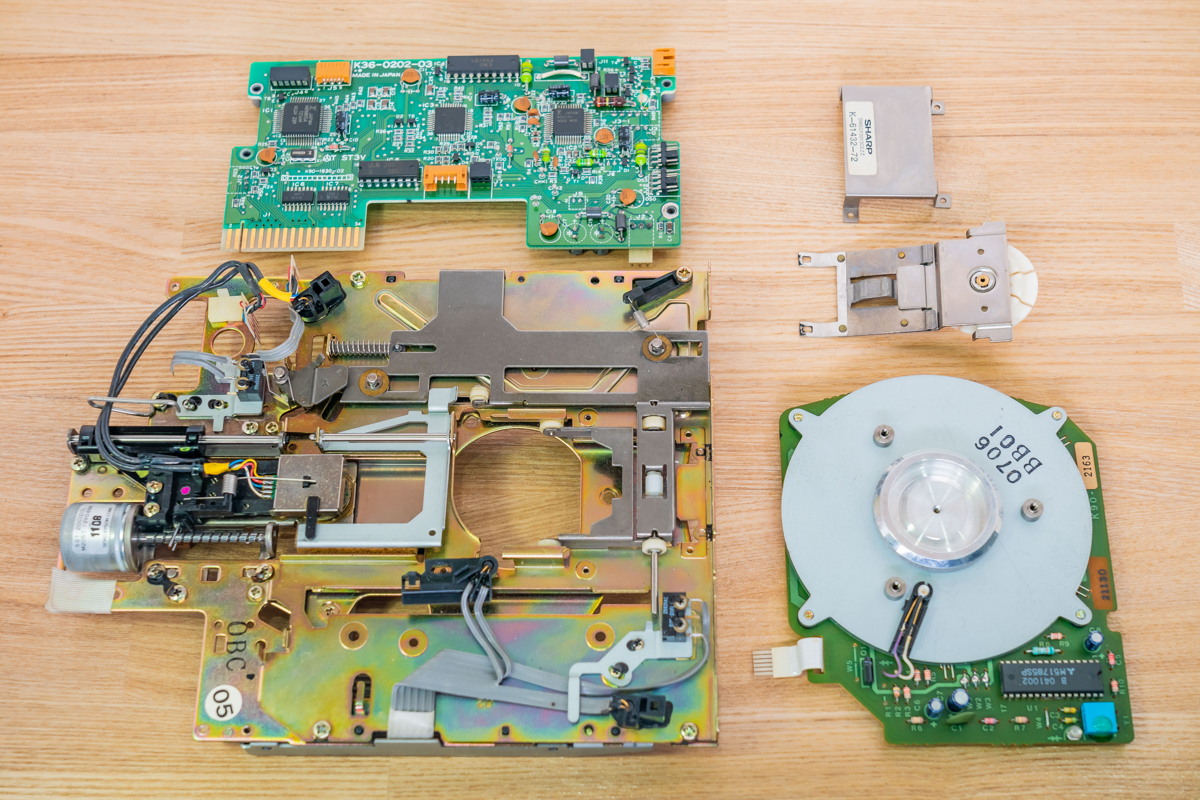

これで基板の清掃や電子部品の交換が可能になった (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201123-210506-04199.jpg)
電解コンデンサがあるのはこの2枚の基板 (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/YH-20201123-221532-04208-r2.jpg)

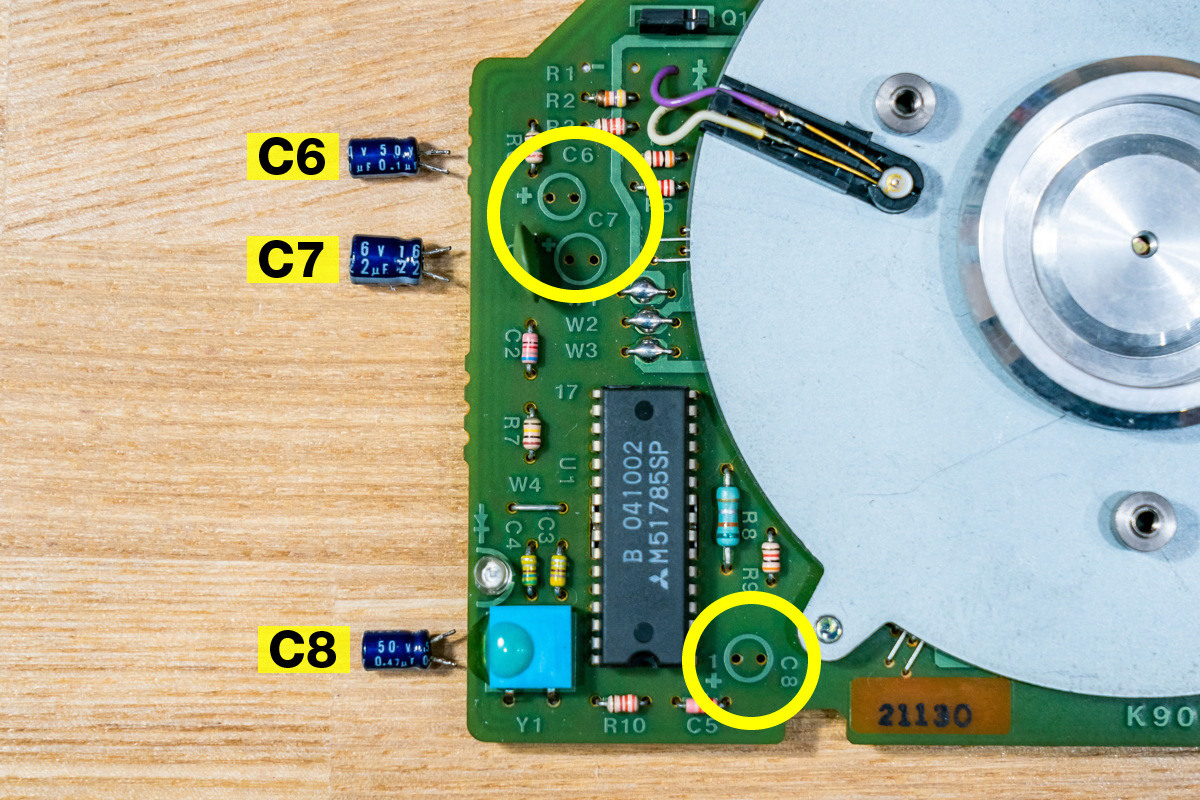

回転部基板の電解コンデンサは、C6:50V / 0.1μF、C7:16V / 22μF、C8:50V / 0.47μF (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/YH-20201123-221224-04204-r2.jpg)

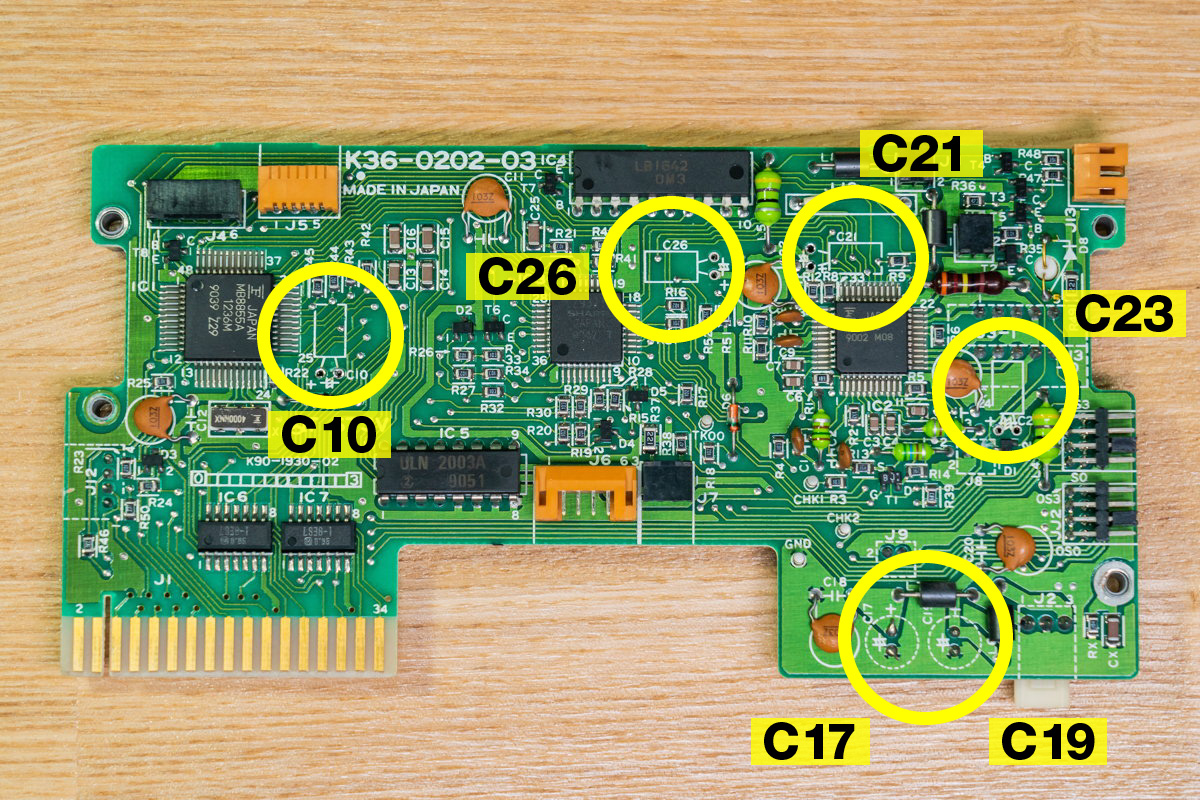

制御部基板の電解コンデンサ使用箇所は、左からC10、C26、C21、C23、裏面右下端にあるC17、C19 (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201123-222152-04220.jpg)

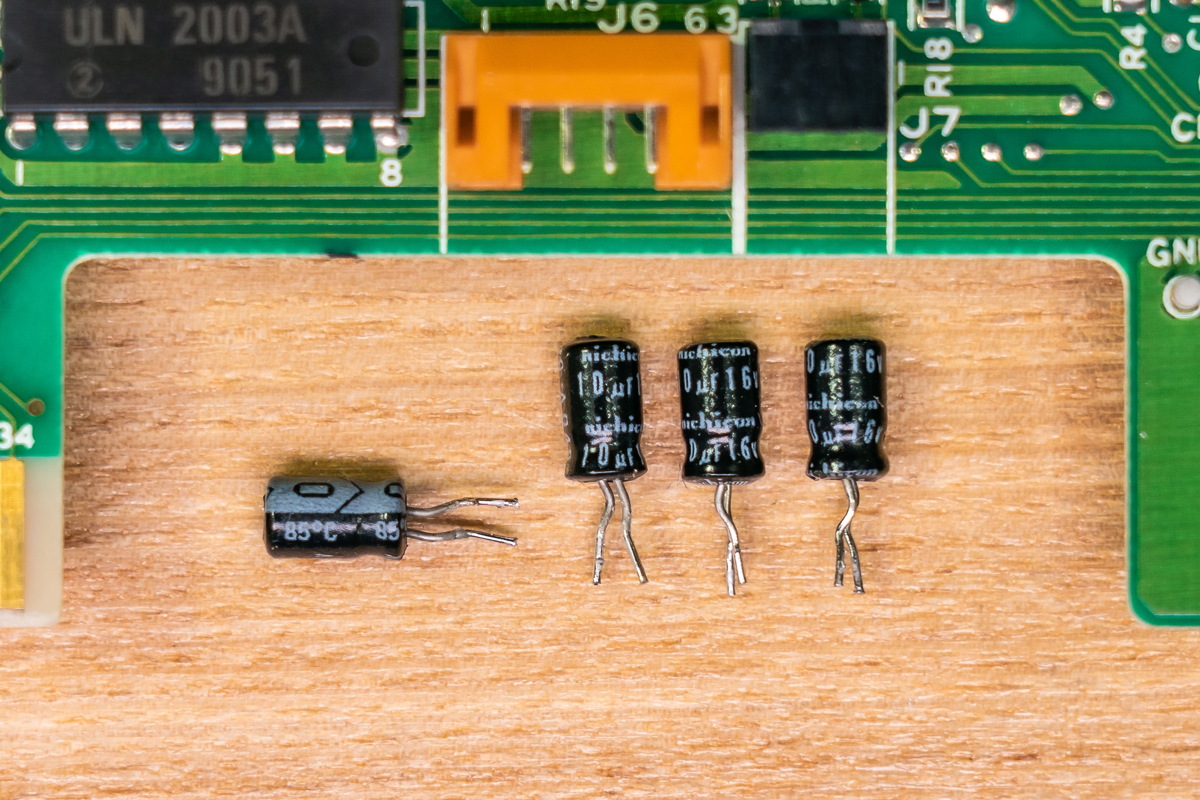

制御部基板の電解コンデンサは、C10、C26、C21、C23の4つが16V / 10μF (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201123-224849-04228.jpg)

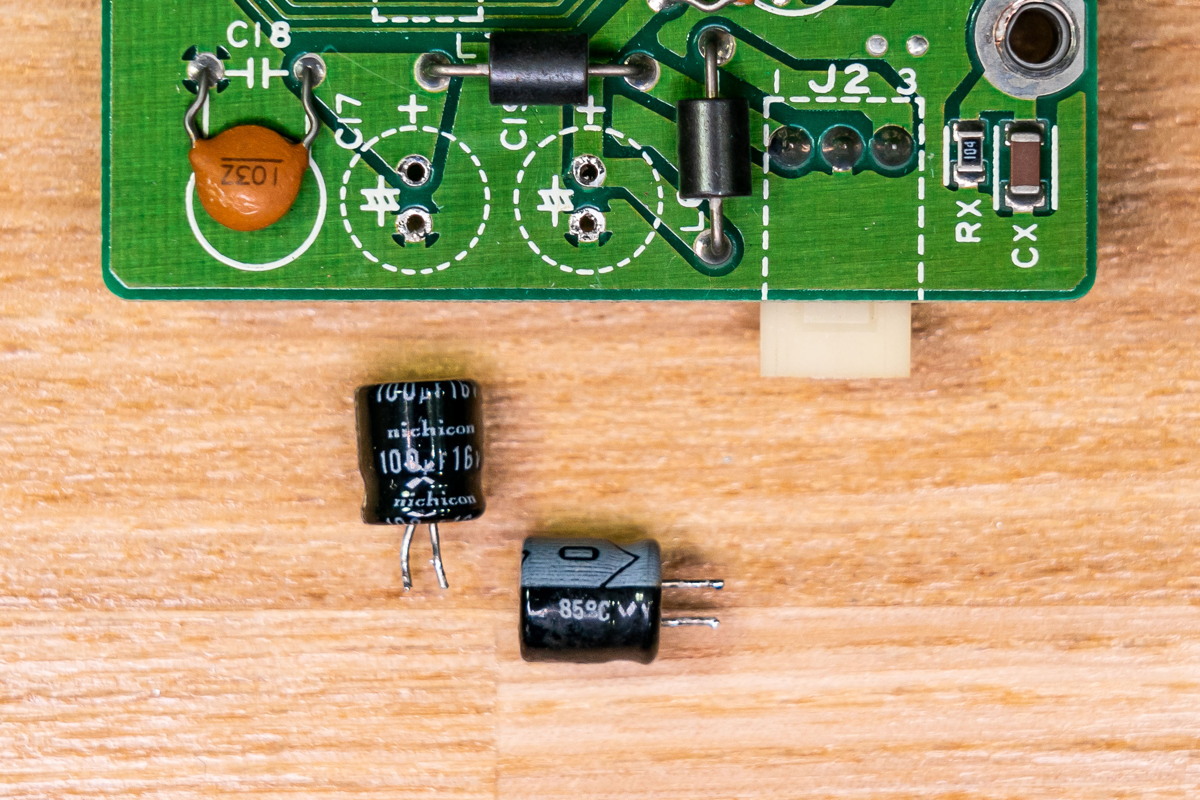

制御部基板の端にあるC17、C19は両方とも16v / 100μF (c)Hosoda Bisoh
![](https://www.jumbo-stickies.com/sites/default/files/media-image/2020/12/06/yh-20201124-000816-04280.jpg)
電解コンデンサ交換を終え、逆手順でFDDを組み立てて補修作業は完了 (c)Hosoda Bisoh
以上でX68000 SUPER内蔵FDDの電解コンデンサの全交換が終了。しかしこれでも1台は直らなかったため、修理としては次の手を考えないといけなくなった。また先達の皆さんに知恵を拝借しながら頑張りたい。
